移印製版

簡介

  • 移印和絲印行業,CTP還比較少使用,絕大多數的絲印和移印行業,使用晒版底片貼合印版來進行曝光作業, 以在印版表面區分為圖文層和非圖文層;
  • 菲林片就是在PET透明薄膜上面塗布感光層然後進行曝光的載體;
  • 暗室型的菲林片一定要在暗室內操作。激光會在電腦的指令下,將圖文區的感光膠固化並緊密的覆着在PET表面,未穿過紫外光的菲林區域的感光層會在顯影液的沖洗下沖掉,形成菲林片的透明區和黑暗區;
  • 菲林片是傳統製版行業首要的也是重要的圖象傳遞的步驟,它直接關係到製版質量進而影響最終的印刷質量。移印和絲印行業,對圖象精度的要求比較粗糙,所以,對菲林片的要求也不是特別嚴格;

用途

  • 傳統的製版方式均需要先行製作菲林片,這是用於PM-3266FL 和PM-3766FL激光照排機的暗室菲林片,在PET薄膜表面塗布感光層而形成的預塗型菲林片;
  • 主要用於絲印菲林和移印菲林的輸出, 為製版程序準備各類型的底片。
  • 感紅光的氦氖激光照排片。

包裝

木盒或者紙盒包裝

  • Package size: 160*160*380mm;
  • Weight: 3.5kg;  CBM: 0.009.

  • 密閉,陰涼通風處,防止熱源,光照,壓力。
  • 保質期三年

參數

  • 最大密度:4.5;
  • 寬度:305mm-長度: 60m;
  • PET薄膜厚度:0.1mm;
  • 感光波長: 630-670NM;
  • 軸心直徑: 71.9mm;
  • 藥膜: 外;
  • 安全燈: 綠燈

優點

  • 卷筒狀供應,裁切比較容易;
  • 暗室操作類型;
  • 高度的平整度,容易形成厚薄均勻的圖文層;
  • 感光層細度高,網點光潔漂亮;
  • 高感光度,高寬容度;
  • 顯影迅速,文字邊緣質量高;
  • 高反差,感紅光,適用於氦氖激光光源的圖像記錄。
  • 片基伸縮穩定性高。

使用方法

  • 將菲林片放置於PM-3266FL或者其他型號激光照排機之輸入端;
  • 操作手柄,使菲林片進入激光照排機。

注意事

  • 菲林片為暗室菲林,請避免光線照射;請確保在暗室內拆開菲林片包裝並使用;
  • 操作過程需置入僅僅有紅色和黃色安全燈光下的暗室內,以避免曝光。

菲林片的顯影和定影

菲林經過曝光后形成的潛像必須經過顯影水,定影水的定格處理。最終形成圖像區和非圖像區。
在現代印刷工業中,晒版底片的製作是所有印刷方式首當其中的程序,它直接關係到印刷質量。因此,凹版印刷,膠印印刷,凸版印刷都對這項印前技術當做重要的環節來對待。
     儘管CTP技術突飛猛進,但是在製版技術領域,特別是移印, 絲印,燙金領域,仍然佔據着重要地位。

用途︰

      使用PM-3266FL菲林輸出機中曝光后的菲林片的顯影,定影處理。輸出的菲林已經感光,需要使用顯影水和定影水將潛像定格化, 形成最終用於晒版過程的晒版底片。

技術參數︰

1公斤包裝;
粉末狀固體。

產品優點︰

粉狀包裝,易於保存;
可以根據用量自行調配顯影液的容積。

使用方法︰

1、 顯影液的配製
顯影液可以自行配製,也可以購買現成的包裝顯影粉。使用包裝顯影粉極為方便,用法也簡單,成為適宜少量沖洗感光片或印放照片。
1) 調配顯影液的水溫, 保持在52℃。溫度過低,藥品溶解速度慢,溫度過高,易使藥品產生化學變化,影響效能。
2) 顯影液用水必須潔淨,有雜質的水不宜使用。含有過多鐵、鎂、鋁、鈣的硬水,應煮沸軟化;受污染嚴重的水,要加明礬沉澱過濾。
3) 顯影藥品用量影響着顯影液的性能,故其用量必須按照配方規定,不要隨便更改。
4) 調配藥液時,應加以適當攪動,以促進化學藥品的溶解。攪動時不宜過於激烈,以免空氣過多地溶于水中,促使藥液氧化不易保存。
5) 調配好的顯影液,常存有一些雜質,應用紗布或濾紙過濾乾淨,避免感光材料產生班點。

6) 定影:即是將底片上沒有還原成銀的銀鹽溶解掉,以防止這部分銀鹽再曝光后影響底片圖像。 手工沖片定影時間以底片上沒有感光部分透明以後,再加一倍的時間。
7)水洗:定影后的底片粘有硫代硫酸鈉等化學藥品,如果不沖洗乾淨,底片會變黃失效。 手工沖片通常用流水沖洗15~20分鐘為宜。
8)風乾:手工沖片后的底片還應置於陰涼乾燥處風乾后妥善保存。

貯存︰

顯影液和定影液長期與空氣接觸易於氧化,應裝在棕色瓶中蓋嚴,置於陰暗處保存,避免陽光照射。
保質期︰ 1年

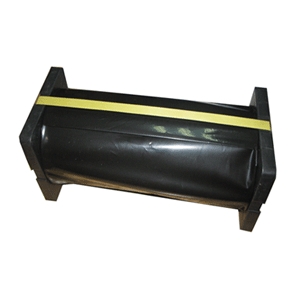

         菲林片

  • 用於PM-3266FL 和PM-3766FL激光照排機的暗室菲林片,在PET薄膜表面塗布感光層而形成的預塗型菲林片;
  • 主要用於絲印菲林和移印菲林的輸出, 為製版程序準備各類型的底片

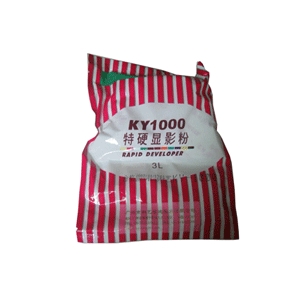

             顯影粉

顯影液可以自行配製,也可以購買現成的包裝顯影粉。使用包裝顯影粉極為方便,用法也簡單,成為適宜少量沖洗感光片或印放照片

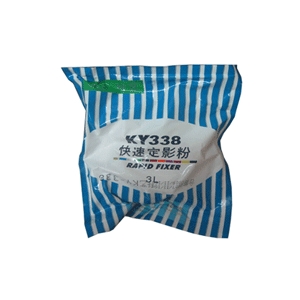

             定影粉

即是將底片上沒有還原成銀的銀鹽溶解掉,以防止這部分銀鹽再曝光后影響底片圖像

移印印版的製作

有三種移印板材: 厚鋼板薄鋼板樹脂版。 製版工藝大致相同。 現在簡要介紹如下:

1.輸出菲林:

    用照相或者激光照排的方法(PM-3266FL 或者PM-3766FL激光照排機)製作晒版菲林片,移印晒版菲林片以陽圖片居多。

2.塗布感光膠:

    用旋轉式塗布機PM-30TC,浸蘸式塗布機PM-40TC,噴淋式塗布機在移印印版表面均勻塗布一層移印感光膠。感光膠以FUJI品牌應用最為廣氾。

3.烘乾:

    將塗布好感光膠的移印印版放置於烘乾箱PM-2030DC, PM-4545DC內進行烘乾處理,烘乾溫度120-150度左右,烘乾時間10-15分鐘。

4.晒版:

    將晒版菲林粘貼到移印感光膠表面感光膠的適當位置, 放在PM-2840UVE, PM-4050UVE, PM-5060UVE 晒版機內進行曝光, 500W的功率大致需要30秒-1分鐘。

5.顯影:

    迅速滴上FUJI顯影水約為10秒鐘左右,待印版表面出現清晰的潛像,用清水沖去印版上的雜質,並烘乾處理,烘乾溫度40-50度左右。

6.補版和腐蝕

    用膠紙封閉無需腐蝕的邊緣,並進行精細的補版操作, 保証印刷區域不出現不必要的砂孔。補版完畢再次進行烘乾處理。用毛刷蘸取腐蝕水均勻刷磨潛像區域,時間大致40秒鐘, 直至出現清晰的圖文凹坑。

 7. 清理

    去除膠紙,沖洗腐蝕水,用天拿水擦去剩餘的感光膠。 必要時測量印版的深度,保持在19-23UM之間。
